Ningbo Sibranch Microelectronics Technology Co.,Ltd.: Uw betrouwbare fabrikant van 300mm siliciumwafers!

Opgericht in 2006 door materiaalkundige en ingenieurswetenschapper in Ningbo, China, heeft Sibranch Microelectronics als doel om halfgeleiderwafers en -services over de hele wereld te leveren. Onze belangrijkste producten omvatten standaard siliciumwafers SSP (enkelzijdig gepolijst), DSP (dubbelzijdig gepolijst), test siliciumwafers en prime siliciumwafers, SOI (Silicon on Insulator) wafer en coin roll wafers met een diameter tot 12 inch, CZ/MCZ/FZ/NTD, bijna elke oriëntatie, off cut, hoge en lage weerstand, ultraplatte, ultradunne, dikke wafers etc.

Toonaangevende service
Wij streven ernaar om onze producten voortdurend te innoveren om buitenlandse klanten te voorzien van een groot aantal hoogwaardige producten om de klanttevredenheid te overtreffen. Wij kunnen ook aangepaste diensten leveren volgens de vereisten van de klant, zoals grootte, kleur, uiterlijk, enz. Wij kunnen de meest gunstige prijs en hoogwaardige producten leveren.

Kwaliteit gegarandeerd
We zijn continu bezig met onderzoek en innovatie om te voldoen aan de behoeften van verschillende klanten. Tegelijkertijd houden we ons altijd aan strikte kwaliteitscontrole om ervoor te zorgen dat de kwaliteit van elk product voldoet aan internationale normen.

Brede verkooplanden
Wij richten ons op verkoop in overzeese markten. Onze producten worden geëxporteerd naar Europa, Amerika, Zuidoost-Azië, het Midden-Oosten en andere regio's, en worden goed ontvangen door klanten over de hele wereld.

Verschillende soorten producten
Ons bedrijf biedt op maat gemaakte silicium wafer verwerkingsdiensten die zijn afgestemd op de specifieke behoeften van onze klanten. Deze omvatten Si Wafer BackGrinding, Dicing, DownSizing, Edge Grinding, en MEMS, naast andere. Wij streven ernaar om op maat gemaakte oplossingen te leveren die de verwachtingen overtreffen en klanttevredenheid garanderen.

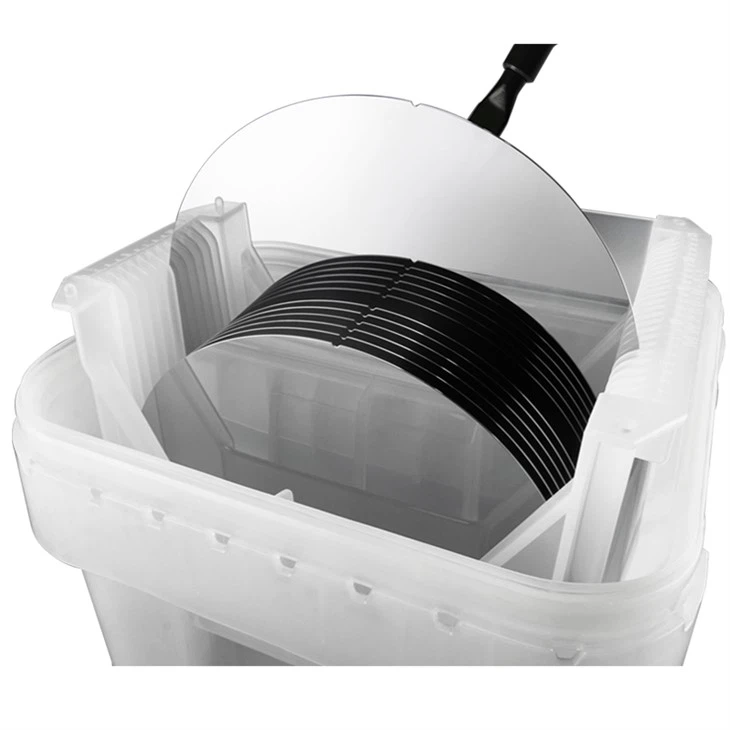

CZ Silicium Wafer

CZ-siliciumwafers worden gesneden uit enkelvoudige kristalsiliciumstaven die worden getrokken met behulp van de Czochralski CZ-groeimethode, die het meest wordt gebruikt in de elektronica-industrie om siliciumkristallen te laten groeien uit grote cilindrische siliciumstaven die worden gebruikt voor de productie van halfgeleiderapparaten. In dit proces wordt een langwerpig kristallijn siliciumzaad met een nauwkeurige oriëntatietolerantie in een gesmolten siliciumpoel met een nauwkeurig gecontroleerde temperatuur geïntroduceerd. Het zaadkristal wordt langzaam omhoog getrokken uit de smelt met een strikt gecontroleerde snelheid en kristalstolling van de vloeibare fase-atomen vindt plaats op de interface. Tijdens dit trekproces roteren het zaadkristal en de kroes in tegengestelde richtingen, waardoor een groot enkelvoudig kristalsilicium ontstaat met een perfecte kristalstructuur van het zaad.

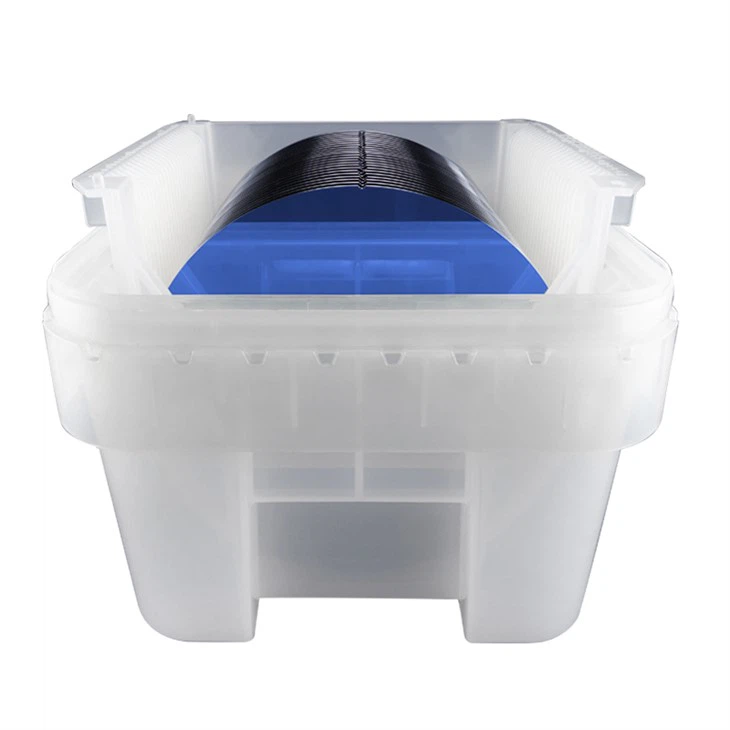

Siliciumoxide wafer

Siliciumoxide wafer is een geavanceerd en essentieel materiaal dat wordt gebruikt in verschillende hightech-industrieën en -toepassingen. Het is een kristallijne substantie met een hoge zuiverheid die wordt geproduceerd door het verwerken van hoogwaardige siliciummaterialen, waardoor het een ideaal substraat is voor veel verschillende soorten elektronische en fotonische toepassingen.

Dummy Wafer (muntrol)

Dummy wafers (ook wel test wafers genoemd) zijn wafers die voornamelijk worden gebruikt voor experimenten en testen en die verschillen van algemene wafers voor producten. Daarom worden gerecupereerde wafers meestal toegepast als dummy wafers (test wafers).

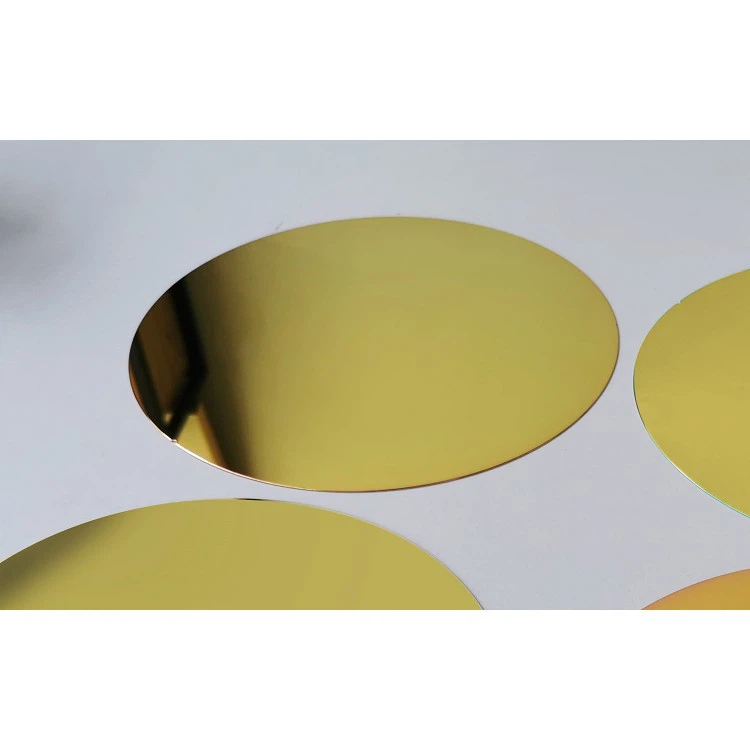

Goud gecoate silicium wafer

Goudgecoate siliciumwafers en goudgecoate siliciumchips worden uitgebreid gebruikt als substraten voor analytische karakterisering van materialen. Materialen die bijvoorbeeld op goudgecoate wafers zijn afgezet, kunnen worden geanalyseerd via ellipsometrie, Raman-spectroscopie of infrarood (IR)-spectroscopie vanwege de hoge reflectiviteit en gunstige optische eigenschappen van goud.

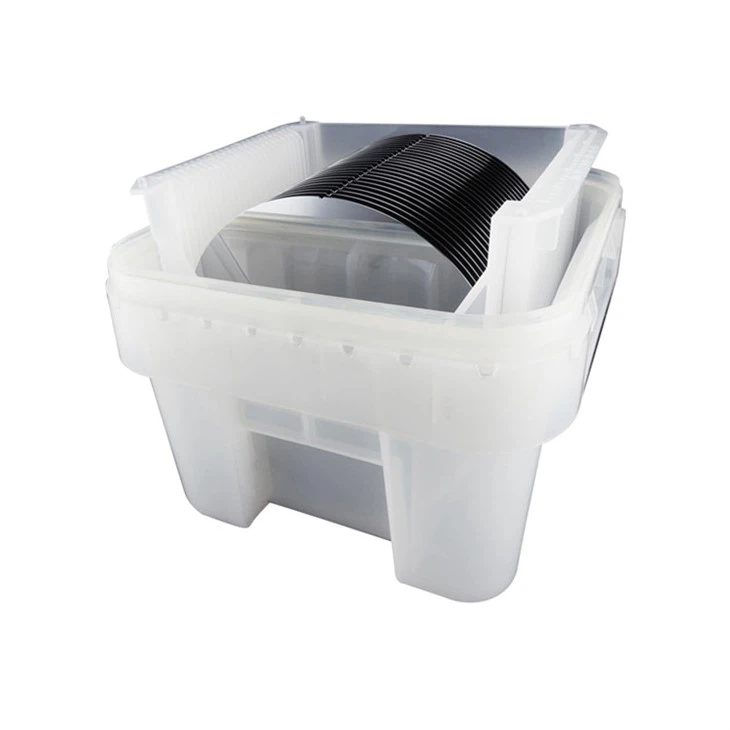

Epitaxiale siliciumwafer

Silicon Epitaxial Wafers zijn zeer veelzijdig en kunnen worden vervaardigd in verschillende formaten en diktes om te voldoen aan verschillende industriële vereisten. Ze worden ook gebruikt in verschillende toepassingen, waaronder geïntegreerde schakelingen, microprocessoren, sensoren, vermogenselektronica en fotovoltaïsche cellen.

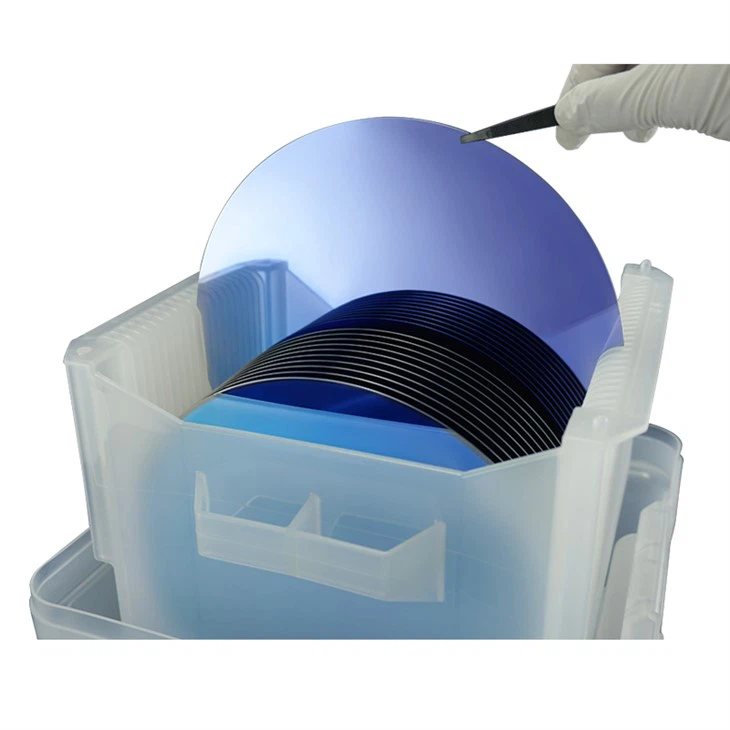

Thermische oxide droog en nat

Gefabriceerd met behulp van de nieuwste technologie en ontworpen om ongeëvenaarde betrouwbaarheid en consistentie in prestaties te bieden. Thermal Oxide Dry and Wet is een essentieel hulpmiddel voor halfgeleiderfabrikanten wereldwijd, omdat het een efficiënte manier biedt om hoogwaardige wafers te produceren die voldoen aan alle veeleisende vereisten van de industrie.

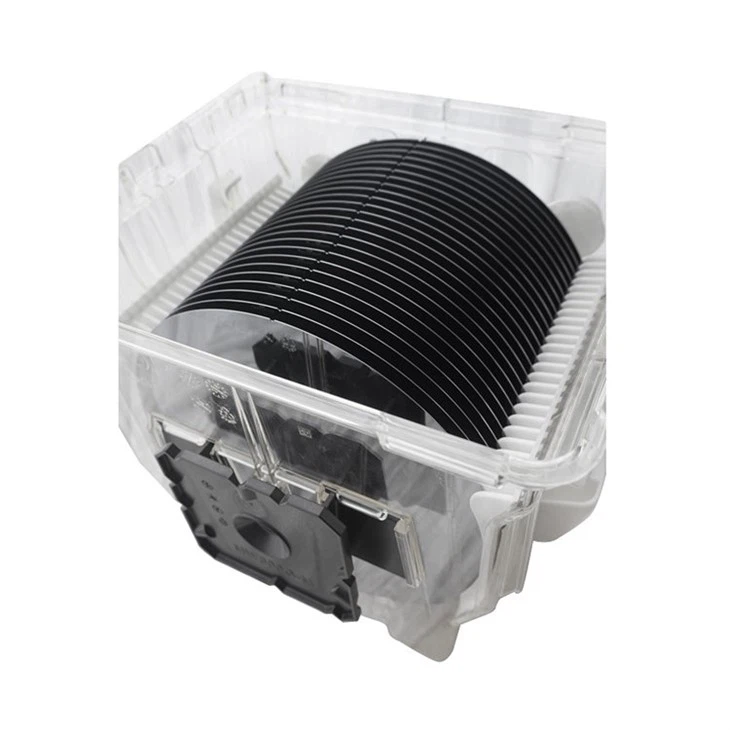

300mm siliciumwafer

Deze wafer heeft een diameter van 300 millimeter, wat hem groter maakt dan traditionele waferformaten. Deze grotere omvang maakt hem kosteneffectiever en efficiënter, wat zorgt voor een hogere productie-output zonder dat dit ten koste gaat van de kwaliteit.

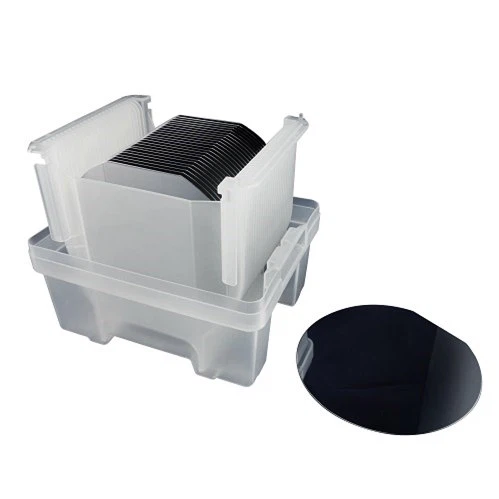

100mm siliciumwafel

De 100mm silicium wafer is een hoogwaardig product dat veel wordt gebruikt in de elektronica- en halfgeleiderindustrie. Deze wafer is ontworpen om optimale prestaties, precisie en betrouwbaarheid te leveren die essentieel zijn bij de productie van halfgeleiderapparaten.

200mm siliciumwafer

De 200mm silicium wafer is ook veelzijdig in zijn toepassingen, met toepassingen in onderzoek en ontwikkeling, evenals in grootschalige productie. Het kan worden aangepast aan uw exacte specificaties, met opties voor dunne of dikke wafers, gepolijste of ongepolijste oppervlakken en andere functies op basis van uw specifieke behoeften.

Wat is een 300mm siliciumwafer?

Een 300mm silicium wafer is een essentieel materiaal voor de productie van halfgeleiders, die in allerlei elektronische apparaten worden aangetroffen die ons leven verrijken. Deze ultraplatte schijf is gepolijst tot een spiegelend oppervlak en zo min mogelijk minuscule oppervlakte-onregelmatigheden, waardoor het het platste object ter wereld is. Het is ook ultra-schoon, vrijwel vrij van microdeeltjes en andere onzuiverheden. Deze kwaliteiten zijn nodig om het te kunnen gebruiken als substraatmateriaal voor de moderne halfgeleiders van vandaag.

Voordelen van 300mm siliciumwafer

01/

Betrouwbaarheid
300mm silicium wafers zijn betrouwbaar in een verscheidenheid aan toepassingen en kunnen hoge temperaturen weerstaan zonder hun signaal- of stroomkwaliteit te verminderen. Dat betekent dat u betere prestaties krijgt en uw 300mm silicium wafers vele jaren kunt gebruiken met minder downtime dan andere apparaten.

02/

Schaalbaarheid
U kunt eenvoudig 300mm silicium wafers snijden, schillen, in blokjes snijden en vormen in elke gewenste maat om aan uw toepassingsbehoeften te voldoen. Als silicium in diameterplaten wordt geleverd, kunt u ze gebruiken zoals ze zijn of ze opdelen in kleinere stukken die passen bij uw projectspecificaties.

03/

Snelle productie
Het proces voor het vervaardigen van 300mm siliciumwafers is snel en eenvoudig en is geschikt voor elke grootte, vorm of toepassingsvereiste. 300mm siliciumwafers kunnen eenvoudig worden gesneden, in blokjes gesneden en in elke gewenste maat worden gevormd, afhankelijk van uw behoeften.

04/

Snelle fabricage van 300mm silicium wafers
Het is vrij eenvoudig om 300mm silicium wafers te fabriceren met een zeer hoge snelheid vergeleken met andere producten en productiemethoden. De apparaten die deze wafers gebruiken vereisen een hoge snelheid maar ook lage productiekosten omdat ze worden gebruikt voor een breed scala aan toepassingen die een hoge precisie vereisen, zoals instrumentatie, communicatie en micro-elektronica.

Eigenschappen van 300mm siliciumwafels

300mm silicium wafers bezitten een unieke combinatie van fysieke en chemische eigenschappen die ze ideaal maken voor gebruik in de technologische industrie. Deze eigenschappen omvatten onder andere elektrische geleidbaarheid, thermische geleidbaarheid en mechanische sterkte. Het begrijpen van deze eigenschappen is essentieel voor het ontwerp en de fabricage van elektronische apparaten, omdat ze direct van invloed zijn op de prestaties en betrouwbaarheid van de apparaten.

Elektrische eigenschappen

Een van de belangrijkste eigenschappen van 300mm silicium wafers is hun elektrische geleidbaarheid. Silicium is een halfgeleider, wat betekent dat de elektrische geleidbaarheid tussen die van een geleider, zoals koper, en een isolator, zoals glas, ligt. De elektrische eigenschappen van silicium kunnen nauwkeurig worden geregeld door kleine hoeveelheden onzuiverheden toe te voegen, een proces dat bekend staat als doping.

Doping omvat de toevoeging van elektronendonerende elementen, zoals fosfor of arseen, of elektronenaccepterende elementen, zoals boor of aluminium. De introductie van deze onzuiverheden creëert een overschot of een tekort aan elektronen in het siliciumrooster, wat respectievelijk resulteert in n-type of p-type silicium. De gecontroleerde introductie van deze onzuiverheden maakt het mogelijk om specifieke elektrische eigenschappen te creëren in de 300mm siliciumwafer, wat essentieel is voor de fabricage van halfgeleiderapparaten.

Het vermogen om de elektrische eigenschappen van 300mm silicium wafers te controleren is cruciaal voor de ontwikkeling van elektronische apparaten, zoals transistors, diodes en geïntegreerde schakelingen. Deze apparaten vertrouwen op de nauwkeurige controle van de elektrische stroom, wat mogelijk wordt gemaakt door de unieke elektrische eigenschappen van 300mm silicium wafers. De prestaties, efficiëntie en betrouwbaarheid van elektronische apparaten worden direct beïnvloed door de kwaliteit en consistentie van de 300mm silicium wafers die worden gebruikt bij de fabricage ervan.

Thermische eigenschappen

300mm silicium wafers vertonen ook unieke thermische eigenschappen die cruciaal zijn voor hun functie in elektronische apparaten. Een van de belangrijkste thermische eigenschappen van silicium is de thermische geleidbaarheid, wat de maat is voor het vermogen van een materiaal om warmte te geleiden. Silicium heeft een relatief hoge thermische geleidbaarheid, ongeveer 149 W/m·K bij kamertemperatuur. Deze eigenschap is cruciaal in elektronische apparaten, omdat het zorgt voor een efficiënte afvoer van warmte die tijdens de werking wordt gegenereerd, waardoor oververhitting wordt voorkomen en de betrouwbaarheid en levensduur van het apparaat worden gewaarborgd.

Een andere belangrijke thermische eigenschap van silicium is de thermische uitzettingscoëfficiënt (CTE), die meet hoeveel het materiaal uitzet of krimpt bij temperatuurveranderingen. Silicium heeft een relatief lage CTE, ongeveer 2,6 µm/(m·K) bij kamertemperatuur. Dit betekent dat 300 mm siliciumwafers niet significant uitzetten of krimpen bij temperatuurveranderingen, wat belangrijk is bij de fabricage en werking van elektronische apparaten. Grote veranderingen in afmetingen met temperatuur kunnen leiden tot mechanische spanningen en mogelijk falen van het apparaat.

De thermische eigenschappen van 300mm silicium wafers zijn niet alleen belangrijk voor de werking van de apparaten die ze produceren, maar ook voor het fabricageproces zelf. Veel stappen in het fabricageproces, zoals doping en oxidegroei, omvatten hoge temperaturen. De hoge thermische geleidbaarheid en lage CTE van 300mm silicium wafers zorgen ervoor dat deze processen efficiënt kunnen worden uitgevoerd zonder mechanische spanningen in de wafer te veroorzaken.

Waarvoor wordt een 300mm siliciumwafer gebruikt?

Halfgeleider
Hoewel andere geleiders in meer specifieke toepassingen worden gebruikt, is silicium de beste en meest gebruikte halfgeleider vanwege zijn extreme mobiliteit bij zowel hoge temperaturen als kamertemperatuur. Wat silicium tot een uitstekende optie maakt in elektronische apparaten, is omdat de elektrische stromen veel sneller door de siliciumgeleiders kunnen gaan in vergelijking met andere geleiders.

300mm siliciumwafels in elektronische apparaten
Halfgeleiders zoals de 300mm silicium wafer kunnen worden gebruikt bij de productie van zowel chips als microchips in elektronische gadgets. Vanwege de uniciteit van de elektrische stromen via 300mm silicium wafers, worden deze halfgeleiders gebruikt bij het maken van IC's (geïntegreerde schakelingen). De IC's fungeren als commando's voor specifieke acties in verschillende elektronische apparaten.

De 300mm silicium wafer is het hoofdelement in geïntegreerde schakelingen. Simpel gezegd zijn geïntegreerde schakelingen een samenstelling van verschillende elektronische elementen die samen worden gebracht om een bepaalde functie uit te voeren. Silicium is het belangrijkste platform voor halfgeleidergadgets. Een wafer is slechts een dun plakje halfgeleidermateriaal dat fungeert als substraat voor micro-elektronische apparaten die in en boven de wafer zijn geplaatst. Ook al kan het eenvoudig zijn om 300mm silicium wafers te relateren aan heel specifieke technologische apparaten waar mensen alleen maar van kunnen dromen, 300mm silicium wafers zijn veel dichterbij dan iedereen zou denken! 300mm silicium wafers worden gebruikt in computers, smartphones en mobiele apparaten en zelfs in het bandenspanningssensorsysteem. De productie van de 300mm silicium wafer is een ongelooflijk vitaal onderdeel van de oprichting en uitbreiding van een breed scala aan technologische ontwikkelingen.

In zonnecellen
300mm silicium wafers spelen een cruciale rol in de productie van zonnecellen, die de belangrijkste componenten zijn van zonnepanelen die worden gebruikt voor het benutten van zonne-energie. Zonnecellen, ook wel fotovoltaïsche cellen genoemd, zetten zonlicht direct om in elektriciteit via het fotovoltaïsche effect. Dit proces omvat het genereren van een stroom elektriciteit in een materiaal bij blootstelling aan licht. De meeste zonnecellen zijn gemaakt van silicium vanwege de uitstekende halfgeleidereigenschappen. Het vermogen van silicium om zonlicht te absorberen en de halfgeleideraard maken het een ideaal materiaal voor zonnecellen. Wanneer zonlicht de 300mm silicium wafer in een zonnecel raakt, worden de elektronen geëxciteerd, waardoor ze bewegen en een elektrische stroom creëren.

Er zijn twee hoofdtypen silicium die in zonnecellen worden gebruikt: monokristallijn en polykristallijn silicium. Monokristallijn silicium is gemaakt van een enkele kristalstructuur, die de vrije en onbelemmerde stroom van elektronen mogelijk maakt, wat resulteert in een hoge efficiëntie. Polykristallijn silicium is daarentegen gemaakt van meerdere kristalstructuren, wat de stroom van elektronen kan belemmeren en resulteert in een lagere efficiëntie, maar het is goedkoper om te produceren.

De productie van 300mm silicium wafers voor zonnecellen omvat vergelijkbare processen als die welke worden gebruikt in de halfgeleiderindustrie, inclusief het snijden en polijsten van de wafer. De wafers die worden gebruikt in zonnecellen zijn echter doorgaans dikker en minder zuiver dan die welke worden gebruikt in de halfgeleiderindustrie. Ondanks deze verschillen maken de fundamentele eigenschappen van 300mm silicium wafers, inclusief hun elektrische en thermische eigenschappen, ze een essentieel onderdeel in de productie van zonnecellen.

Andere toepassingen van 300mm silicium wafers
De ultrazuivere 300mm silicium wafers bieden een ongerept canvas waarop de geïntegreerde schakelingen kunnen worden vervaardigd die centraal staan in alle elektronica. De toepassingen omvatten:

Microprocessoren - De centrale chips die computers en smartphones aandrijven
DRAM & flashgeheugen - Miljarden op silicium gebaseerde geheugencellen op chips
CMOS-sensoren - Beeldsensoren die licht opvangen in smartphonecamera's en meer
Elektrische apparaten - Gespecialiseerde ontwerpen voor het beheer van elektriciteit in systemen
MEMS - Kleine mechanische en elektromechanische siliciumsystemen
Optische schakelingen - Golfgeleiders en fotonische apparaten integreren optica

Veelgestelde vragen

V: Hoeveel transistoren zitten er op een moderne 300mm siliciumwafer?

A: Geavanceerde wafers voor processoren zoals de nieuwste chips van Intel en AMD proppen nu meer dan 100 miljard transistoren in één enkele siliciumchip, dankzij fabricageprocessen met afmetingen van 5-7 nanometer.

V: Wat is de grootste 300mm siliciumwafer die momenteel wordt gebruikt?

A: Hoewel de industriestandaard nog steeds 300mm (12 inch) diameter wafers is, beginnen een paar gespecialiseerde gieterijen zoals TSMC kleine productieruns te verplaatsen naar grotere 450mm wafers om de schaalvoordelen te verbeteren. Extreme technische uitdagingen rondom defectpercentages en beschikbaarheid van fabricageapparatuur beperken echter momenteel de mainstream-acceptatie.

V: Hoeveel kost een enkele 300mm siliciumwafer?

A: Prijzen variëren enorm op basis van wafergrootte, zuiverheidsgraden, oppervlakteafwerking, fabricageprocessen, testen en meer. Maar grofweg variëren 200-300mm wafers tussen $ 20 aan de zeer lage kant tot $ 20,000 voor zeer exotische samengestelde halfgeleiderconfiguraties bedoeld voor gespecialiseerde ASIC's en ruimte-/defensietoepassingen.

V: Hoe worden 300mm siliciumwafers omgezet in chips en elektronica voor eindgebruikers?

A: Nadat de waferproductie klaar is met het printen van miljarden elektrische componenten als geïntegreerde schakelingen op het siliciumoppervlak, worden de afzonderlijke chips uit elkaar gesneden en uitgebreid getest, geïnspecteerd, verpakt in beschermende omhulsels en uiteindelijk gedistribueerd naar elektronicafabrikanten die ze verwerken in afgewerkte producten!

V: Kunnen we in de toekomst processoren bouwen van iets anders dan silicium?

A: Er wordt intensief onderzoek gedaan naar nieuwe halfgeleidermaterialen zoals galliumnitride, koolstofnanotubes, molybdeensulfide en meer. Elk materiaal biedt verleidelijke voordelen op het gebied van ladingssnelheid, thermisch gedrag en computerpotentieel. Hoewel silicium nog tientallen jaren de boventoon zal blijven voeren, zullen revolutionaire nieuwe substraten de elektronica waarschijnlijk ooit weer transformeren!

V: Wat zou de productietechnieken voor 300mm siliciumwafers in de toekomst kunnen verbeteren?

A: Er zijn nog steeds enorme kansen om de precisie, schaal en doorvoer in de gehele waferproductiepijplijn te verbeteren. Van zuivering en kristalgroei tot snijden, polijsten en inspectie, we jagen voortdurend op grotere wafers met kleinere kenmerken en minder defecten door betere lasers, chemische processen, automatisering en kwaliteitscontrole. Er is nog veel ruimte over voor technische innovatie!

V: Wat zijn 300mm siliciumwafers?

A: 300mm silicium wafers zijn dunne plakjes silicium die dienen als substraat voor de fabricage van elektronische apparaten. Ze worden geproduceerd uit ultra-zuiver silicium via een reeks complexe processen, waaronder het Czochralski-proces, wafer slicing en polijsten.

V: Waarom worden 300mm siliciumwafers gebruikt in de technologische industrie?

A: 300mm silicium wafers worden gebruikt in de technologische industrie vanwege hun unieke elektrische en thermische eigenschappen. Deze eigenschappen, gecombineerd met de hoge zuiverheid van silicium, maken het een ideaal materiaal voor geïntegreerde schakelingen en andere halfgeleiderproductie, evenals zonnecellen.

V: Wat zijn de uitdagingen bij de productie van 300mm siliciumwafers?

A: De productie van 300mm silicium wafers brengt verschillende uitdagingen met zich mee, waaronder het handhaven van de zuiverheid van het silicium gedurende het productieproces en het beheren van de hoge kosten die gepaard gaan met het proces. Er zijn oplossingen ontwikkeld om deze uitdagingen aan te pakken, waaronder procesoptimalisatie, siliciumrecycling en het gebruik van alternatieve materialen.

V: Wat is de toekomst van de productie van 300mm siliciumwafers?

A: De toekomst van de productie van 300mm silicium wafers zal waarschijnlijk verdere ontwikkelingen in de productietechnologie met zich meebrengen, gericht op het verhogen van de efficiëntie, het verlagen van de kosten en het verbeteren van de kwaliteit van de wafers. Deze ontwikkelingen, gecombineerd met de aanhoudende vraag naar 300mm silicium wafers in de technologische industrie, zorgen voor de voortdurende productie en het gebruik van dit essentiële materiaal.

V: Welke drie soorten 300mm siliciumwafers zijn er?

A: De keuze voor 300mm silicium wafer hangt af van de toepassing. Enkelvoudige kristal wafers zijn de meest voorkomende keuze voor IC's, terwijl polykristallijne wafers vaak worden gebruikt voor zonnecellen en LED's. Amorfe 300mm silicium wafers zijn minder gebruikelijk, maar worden soms gebruikt voor toepassingen waarbij kosten een belangrijke overweging zijn.

V: Hoe zuiver kan een 300mm siliciumwafer zijn?

A: Wafers bestaan uit zeer zuiver, vrijwel defectvrij monokristallijn materiaal met een zuiverheid van 99,9999999% (9N) of hoger.

V: Hoe geleidend is een 300mm siliciumwafer?

A: Een van de belangrijkste eigenschappen van 300mm silicium wafers is hun elektrische geleidbaarheid. Silicium is een halfgeleider, wat betekent dat de elektrische geleidbaarheid tussen die van een geleider, zoals koper, en een isolator, zoals glas, ligt.

V: Waarmee worden 300mm siliciumwafers gedoteerd?

A: Om positieve of negatieve ladingen te produceren, kan de 300mm siliciumwafer worden gedoteerd met P-type of N-type silicium. Boor, fosfor, arseen en antimoon zijn slechts enkele onzuiverheden die kunnen worden toegevoegd wanneer doping wordt uitgevoerd tijdens het vormingsproces.

V: Zijn 300mm siliciumwafers broos?

A: Ze zijn enigszins broos en vrij gemakkelijk te breken, maar ze vallen niet uit elkaar in je handen. Normaal gesproken raak je ze nooit aan met je blote handen, omdat het natrium in je zweet zich verspreidt in de wafel en ze onbruikbaar maakt.
